2.4 InnoDB數據表是如何存儲的：數據處理和存儲服務

在MySQL的“三高”（高可用、高性能、高可擴展性）架構中，存儲引擎是核心基石，而InnoDB作為其默認和最重要的存儲引擎，其數據存儲機制直接決定了數據庫的性能、可靠性與擴展能力。本節將深入解析InnoDB數據表的物理與邏輯存儲結構，并闡述其如何提供高效的數據處理與存儲服務。

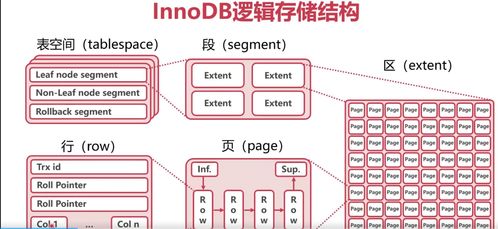

一、邏輯存儲結構：表空間與段、區、頁

InnoDB的存儲結構是一個層次化的體系，從邏輯上分為表空間、段、區和頁。

1. 表空間（Tablespace）：

• 系統表空間（ibdata1）：在MySQL 5.7及更早版本中，默認存放所有InnoDB表的元數據（數據字典）、UNDO日志、Change Buffer等。

• 獨立表空間（file-per-table tablespace）：從MySQL 5.6開始默認啟用，每個InnoDB表對應一個獨立的 .ibd 文件。這極大地提升了管理的靈活性，支持單表備份、恢復和遷移，是“高可擴展性”和“高可用”運維的基礎。

• 通用表空間（General Tablespace）：允許將多個表集中存儲在一個表空間中，便于管理和空間復用。

• 臨時表空間、UNDO表空間：分別用于存儲臨時表和UNDO日志，支持獨立配置，有助于性能優化。

1. 段（Segment）：表空間由多個段組成，常見的段有數據段、索引段、回滾段等。一個索引會占用兩個段：一個存放B+樹的非葉子節點（索引段），一個存放葉子節點（數據段）。

1. 區（Extent）：段由多個區構成，每個區大小為1MB（在默認頁大小為16KB時，包含64個連續頁）。區是InnoDB進行空間分配和管理的單位，連續分配有助于提高I/O效率（順序I/O），這是“高性能”的關鍵設計之一。

1. 頁（Page）：區由頁組成，頁是InnoDB磁盤管理的最小單位，默認大小為16KB。頁也是內存與磁盤交互的基本單元。常見的頁類型包括：

• 數據頁（INDEX）：存儲實際的表行數據（在聚簇索引的葉子節點）和索引鍵值。

• UNDO頁：存儲舊版本數據，用于實現MVCC和事務回滾。

• 系統頁、事務數據頁、插入緩沖位圖頁等。

二、物理存儲結構：.ibd文件剖析

當啟用獨立表空間時，每個表對應一個 .ibd 文件。其內部結構可以概括為：

1. 文件頭（FIL Header）：包含文件ID、表空間ID、校驗和等元信息。
2. 區（Extent）鏈表管理：文件內部維護著空閑區、已使用的區等鏈表，用于高效的空間分配與回收。
3. 索引（B+樹）的物理組織：

• InnoDB表的數據和主鍵索引是“聚簇”的，即表數據本身按照主鍵順序組織成一棵B+樹。葉子節點包含了完整的行數據。

• 二級索引（非主鍵索引）同樣是一棵B+樹，但其葉子節點存儲的不是完整行數據，而是該索引的鍵值列和對應的主鍵值。查詢時若需非索引列，需要通過主鍵值回表查詢聚簇索引，這一設計在空間和性能上做了權衡。

• 每個索引的根頁位置固定在表空間中。B+樹的多層結構使得查找效率極高（通常只需3-4次I/O），支撐了數據庫的“高性能”查詢。

1. 行格式（Row Format）：行數據在頁內的存儲格式，如COMPACT、DYNAMIC（MySQL 5.7默認）、COMPRESSED等。DYNAMIC格式對可變長列（如VARCHAR, TEXT, BLOB）處理更優，將可能溢出的列存儲在溢出頁，減少數據頁分裂，提升空間利用率和I/O效率。

三、數據處理與存儲服務

InnoDB不僅僅是一個靜態的存儲容器，它通過一系列核心服務，將底層存儲轉化為安全、高效、一致的數據處理能力：

1. 事務處理服務：

• REDO日志（重做日志，ib_logfile）：采用Write-Ahead Logging（WAL）機制。所有數據變更先寫入順序的REDO日志文件，再異步刷回數據文件。這確保了事務的持久性（Durability），并且在崩潰恢復時能快速重演操作，是實現“高可用”中崩潰恢復的核心。

• UNDO日志（回滾日志）：存儲在獨立的UNDO表空間或系統表空間中。記錄了數據修改前的舊版本，用于事務回滾和實現多版本并發控制（MVCC）。MVCC使得讀操作不會阻塞寫操作，極大提升了并發性能，是“高性能”并發讀寫的關鍵。

1. 緩存與緩沖服務：

• 緩沖池（Buffer Pool）：這是InnoDB最重要的內存區域。它將頻繁訪問的數據頁和索引頁緩存在內存中，減少直接磁盤I/O。其大小配置（innodb<em>buffer</em>pool_size）對性能有決定性影響。它內部采用LRU算法管理，并細分為年輕代和老年代，防止全表掃描等操作污染熱點緩存。

• Change Buffer（變更緩沖）：專門緩存對二級索引的插入、更新、刪除操作。當相關索引頁不在緩沖池時，操作被緩存在Change Buffer，待未來該頁被讀取時再合并，從而減少隨機I/O，提升寫性能。這對寫多讀少的場景尤其有益。

• 自適應哈希索引（Adaptive Hash Index）：InnoDB會自動監控表索引的查找模式，如果發現某索引值被頻繁用等值查詢，它會在內存中為其建立一個哈希索引，以加速查詢。這是一個完全自動化的優化過程。

1. 鎖與并發控制服務：

• 提供行級鎖，最小化鎖沖突。

• 通過MVCC和Next-Key Lock（臨鍵鎖）機制，在保證事務隔離級別（如默認的REPEATABLE READ）的平衡并發性能和數據一致性。

四、與“三高”目標的關聯

• 高性能：B+樹索引結構、緩沖池、Change Buffer、自適應哈希索引、順序?qū)懙腞EDO日志等，共同保障了極快的讀寫速度和高并發處理能力。
• 高可用：WAL機制（REDO日志）確保了崩潰恢復能力；獨立表空間避免了單文件損壞導致全庫不可用；熱備份工具（如Percona XtraBackup）直接利用InnoDB的物理結構進行高效備份。這些是構建主從復制、高可用集群（如MHA、Orchestrator）的基礎。
• 高可擴展：獨立表空間使得表可以方便地在不同存儲介質或服務器間遷移。在線DDL（如ALGORITHM=INPLACE）支持在業務不中斷的情況下修改表結構。這些特性為數據的水平與垂直拆分提供了便利。

****：InnoDB通過其精巧的分層存儲結構（表空間-段-區-頁）將數據有序組織，再結合其強大的內存緩沖機制（緩沖池、Change Buffer）、可靠的日志系統（REDO/UNDO）以及行級鎖與MVCC，構建了一套完整、高效、穩定的數據存儲與處理服務引擎。深入理解其存儲原理，是進行MySQL性能調優、設計高可用架構和實現業務可擴展性的必經之路。
